System zawiasów do drzwi przesuwnych zlicowanych

Specyfikacja:

Szerokość: 800–1200 mm
Wysokość: maks. 2700 mm
Grubość: 30–40 mm
Waga: MFU1200-40: 20–40 kg
Waga: MFU1200-70: 40–70 kg
Regulacja: Głębokość: ±4 mm
Regulacja: Wysokość: ±4 mm

Uwaga:
MFU1200-R-BL otwiera się od prawej do lewej.
MFU1200-L-BL otwiera się od lewej do prawej.

PLIKI DO POBRANIA :

KARTA KATOLOGOWA

INSTRUKCJA MONTAŻU POCHWYTÓW :

INSTRUKCJA MONTAŻU POCHYTÓW

Instrukcja montażu video:

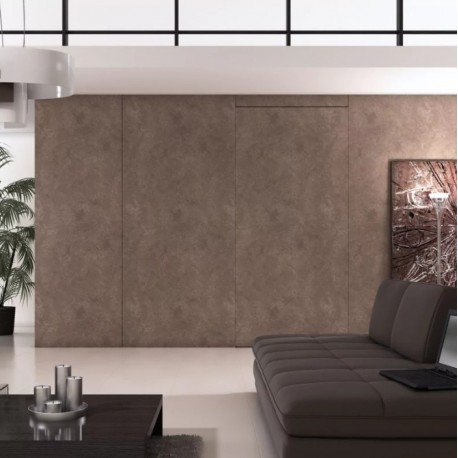

System zawiasów do drzwi przesuwnych zlicowanych

System zawiasów do drzwi przesuwnych zlicowanych to wysokiej klasy japoński mechanizm, który pozwala prowadzić skrzydło równolegle do ściany i po zamknięciu całkowicie je z nią zlicować. Dzięki dwukierunkowemu amortyzatorowi oraz dopracowanej regulacji jest to rozwiązanie przeznaczone do wymagających realizacji, w których liczą się zarówno parametry techniczne, jak i idealna estetyka wykończenia.

Co wyróżnia system zawiasów do drzwi przesuwnych zlicowanych

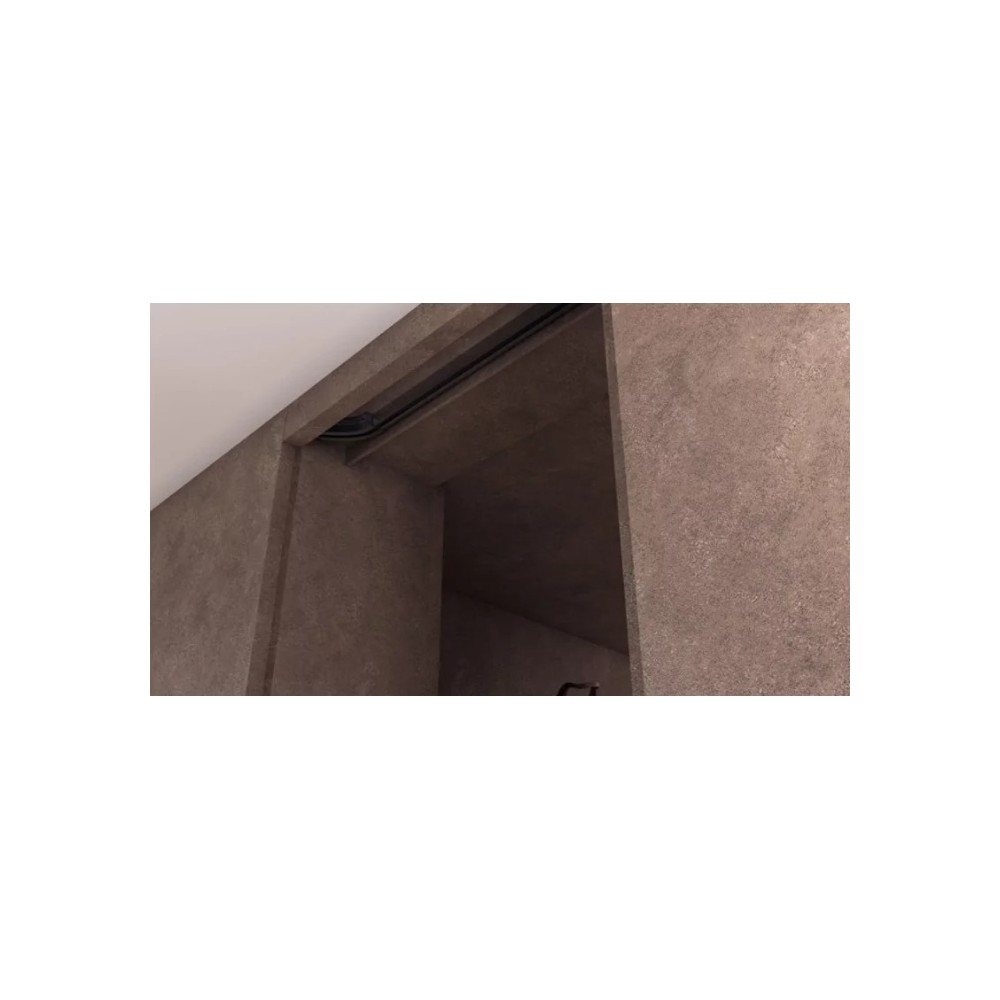

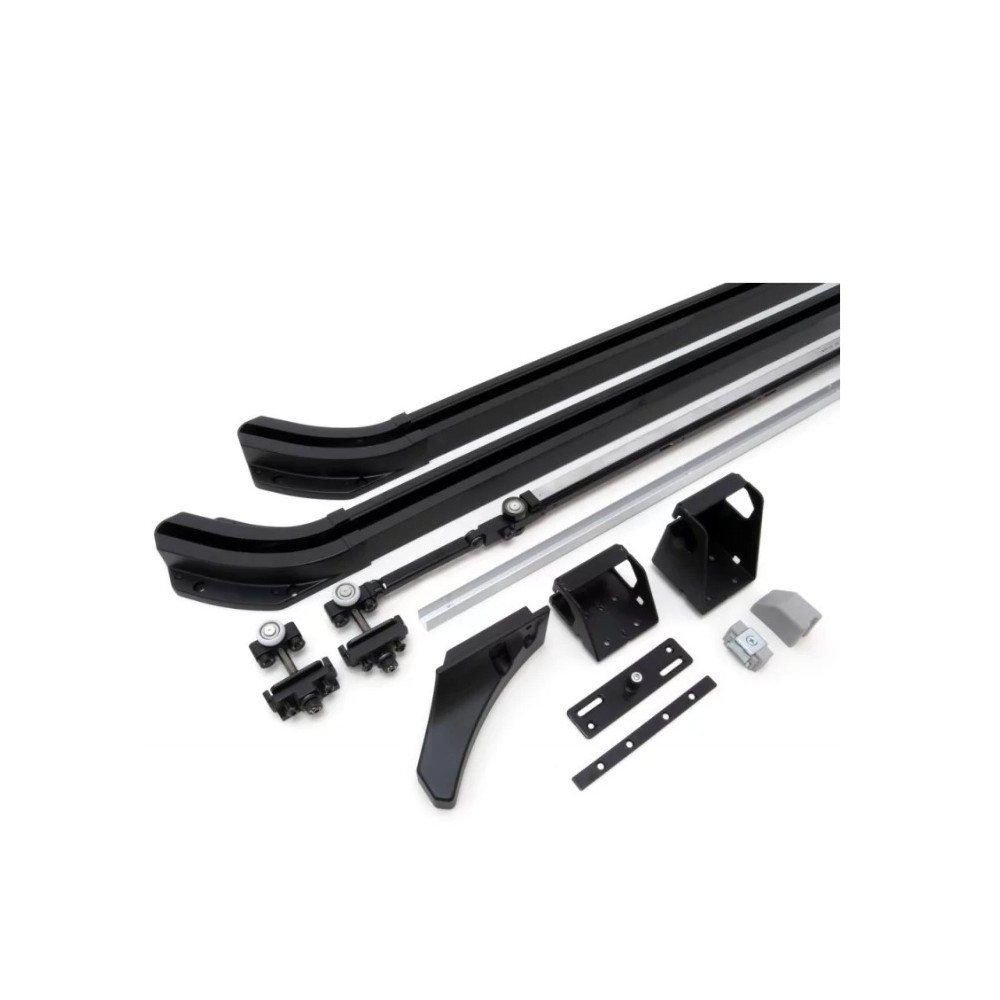

System jest projektowany jako kompletne okucie do drzwi przesuwnych, w którym prowadzenie skrzydła odbywa się w górnej części. Nie jest potrzebna dolna szyna ani frez w podłodze, co ułatwia projektowanie podłóg bez podziałów i sprzyja utrzymaniu czystości. Skrzydło drzwiowe porusza się ruchem równoległym do ściany, a po domknięciu licuje się z płaszczyzną zabudowy.

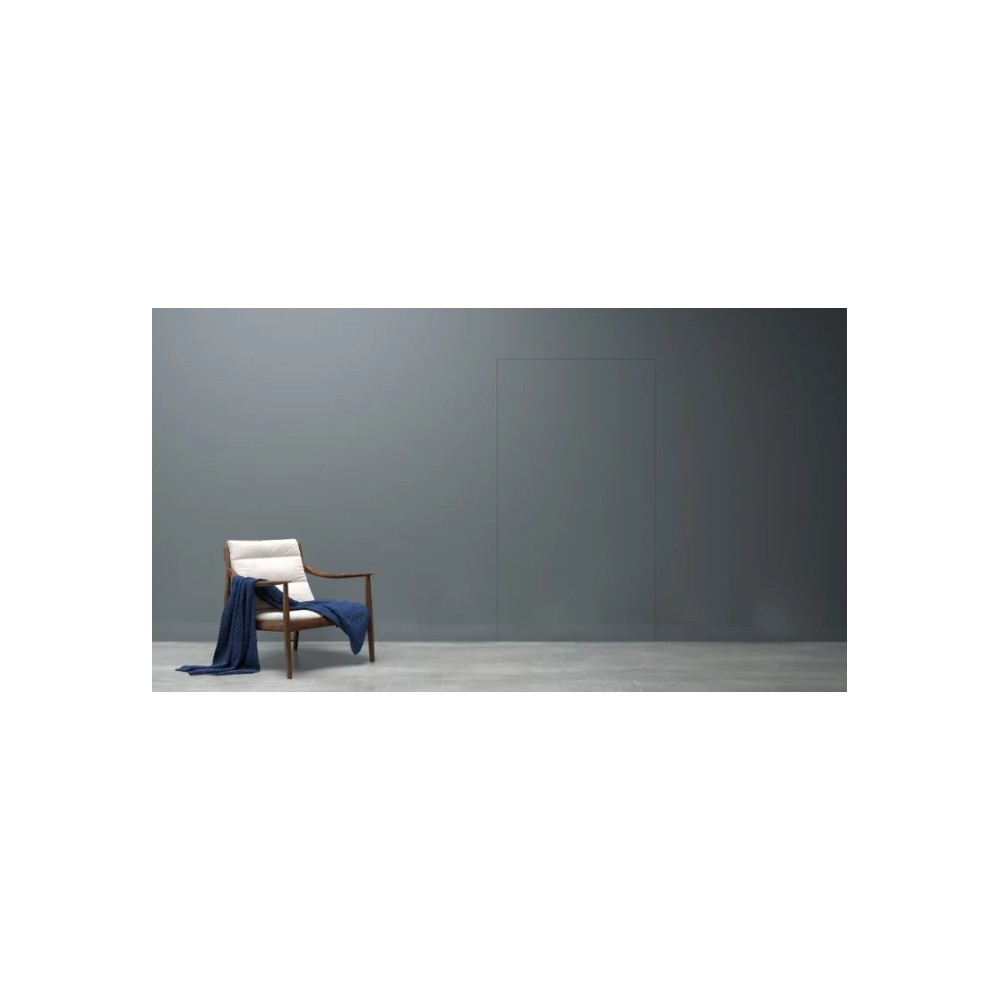

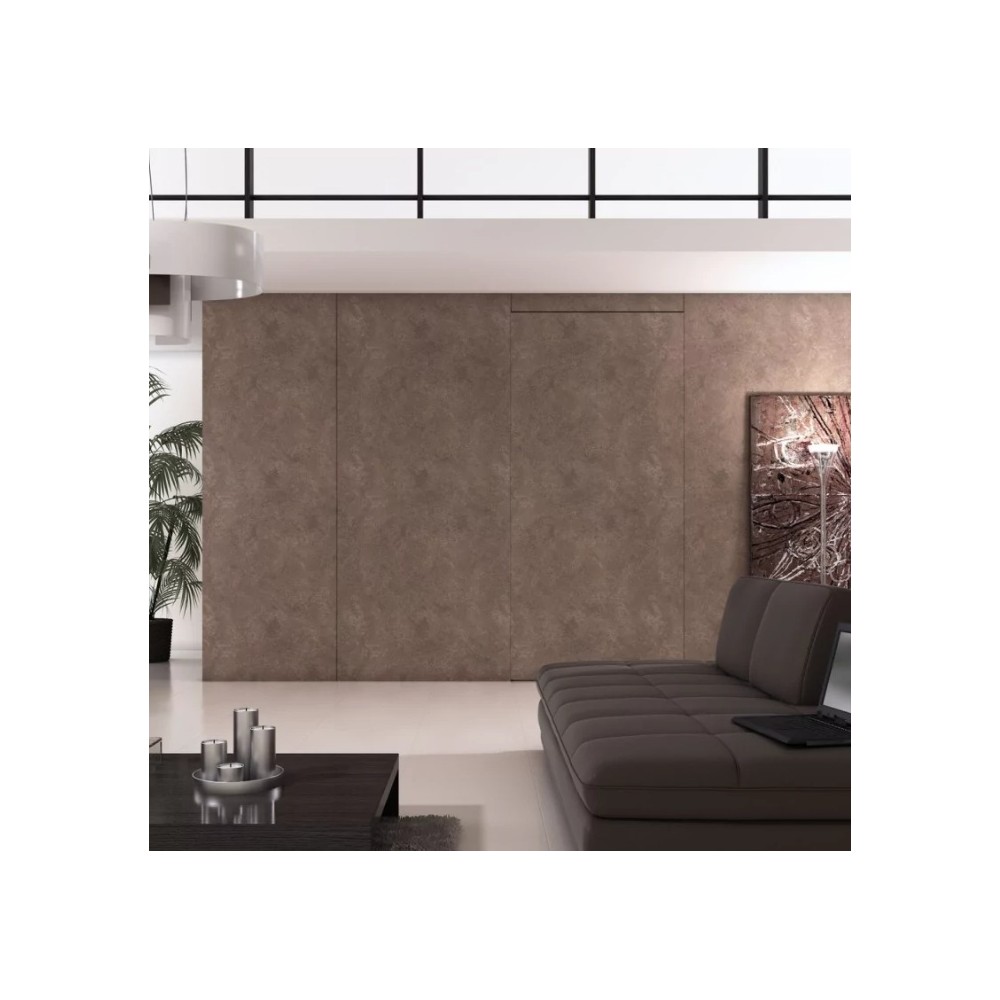

Zlicowanie skrzydła ze ścianą

W pozycji zamkniętej drzwi tworzą jedną płaszczyznę ze ścianą. Efekt wizualny przypomina rozwiązania znane z drzwi w komunikacji zbiorowej, gdzie skrzydło najpierw odsuwa się od ściany, a następnie przesuwa równolegle. W praktyce oznacza to, że:

• powierzchnia ściany pozostaje optycznie czysta i uporządkowana,
• nie widać naściennej listwy prowadzącej,
• łatwiej wkomponować drzwi w panele, zabudowę z płyt gipsowo kartonowych lub okładziny fornirowane.

Dwukierunkowy amortyzator i komfort użytkowania

W systemie zastosowano dwukierunkowy amortyzator, który odpowiada za płynne wyhamowanie skrzydła zarówno przy otwieraniu, jak i przy zamykaniu. Ogranicza to ryzyko trzaskania drzwi, poprawia bezpieczeństwo użytkowników i zwiększa trwałość całego kompletu okuć. Drzwi domykają się miękko, bez gwałtownego uderzania o ościeżnicę lub ścianę.

System jest przystosowany do drzwi o masie od 20 do 70 kg w zależności od wybranego wariantu, co pozwala stosować również masywniejsze skrzydła pełne. Dzięki temu sprawdza się zarówno w typowych drzwiach wewnętrznych, jak i w wysokich drzwiach ukrytych, prowadzonych do sufitu.

Zastosowanie systemu zawiasów do drzwi przesuwnych zlicowanych

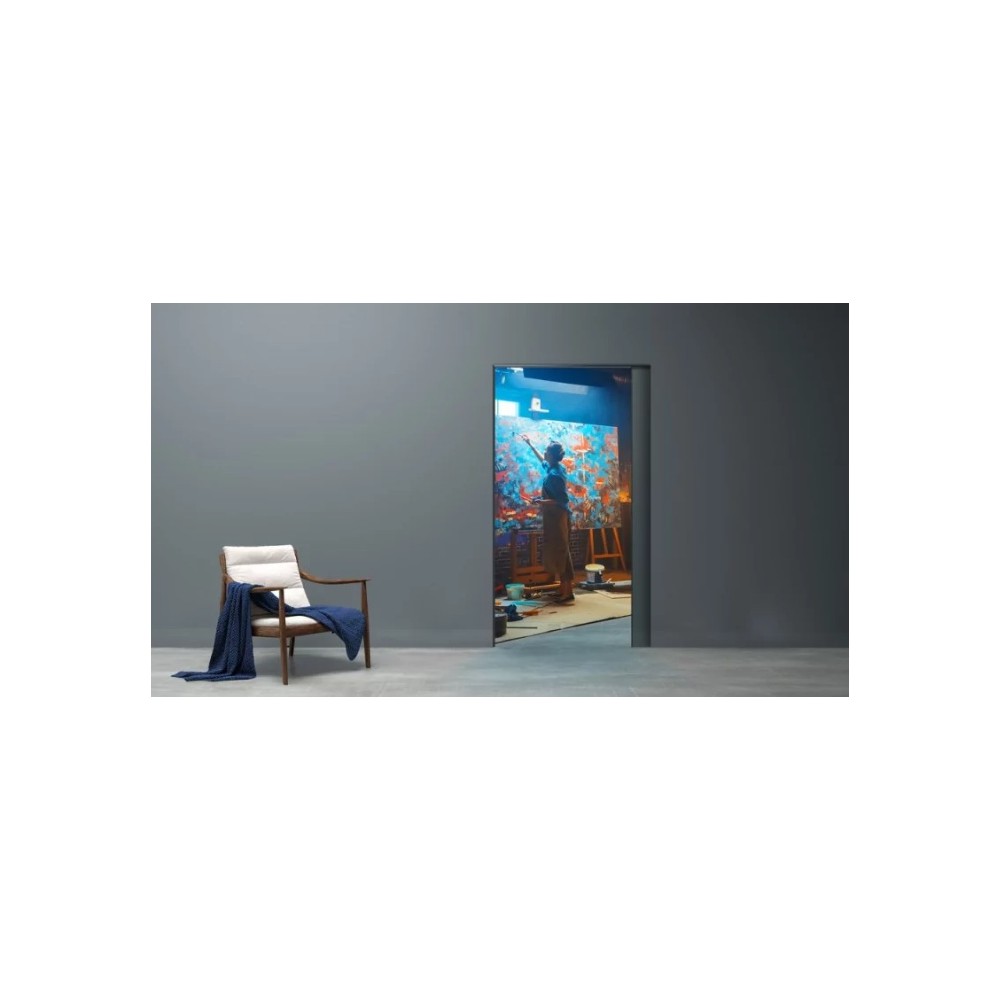

Drzwi ukryte w ścianie i nowoczesne wnętrza

System zawiasów do drzwi przesuwnych zlicowanych jest idealny do realizacji tak zwanych drzwi ukrytych, w których skrzydło ma stapiać się z powierzchnią ściany. Sprawdza się w nowoczesnych wnętrzach mieszkalnych, apartamentach, biurach oraz przestrzeniach komercyjnych, gdzie projekt zakłada maksymalnie prosty detal i ograniczenie widocznych podziałów.

System można stosować zarówno w ścianach murowanych z odpowiednio przygotowaną wnęką, jak i w zabudowach gipsowo kartonowych, pod warunkiem zachowania wymaganej nośności konstrukcji oraz właściwego wzmocnienia pod prowadnicę i elementy mocujące.

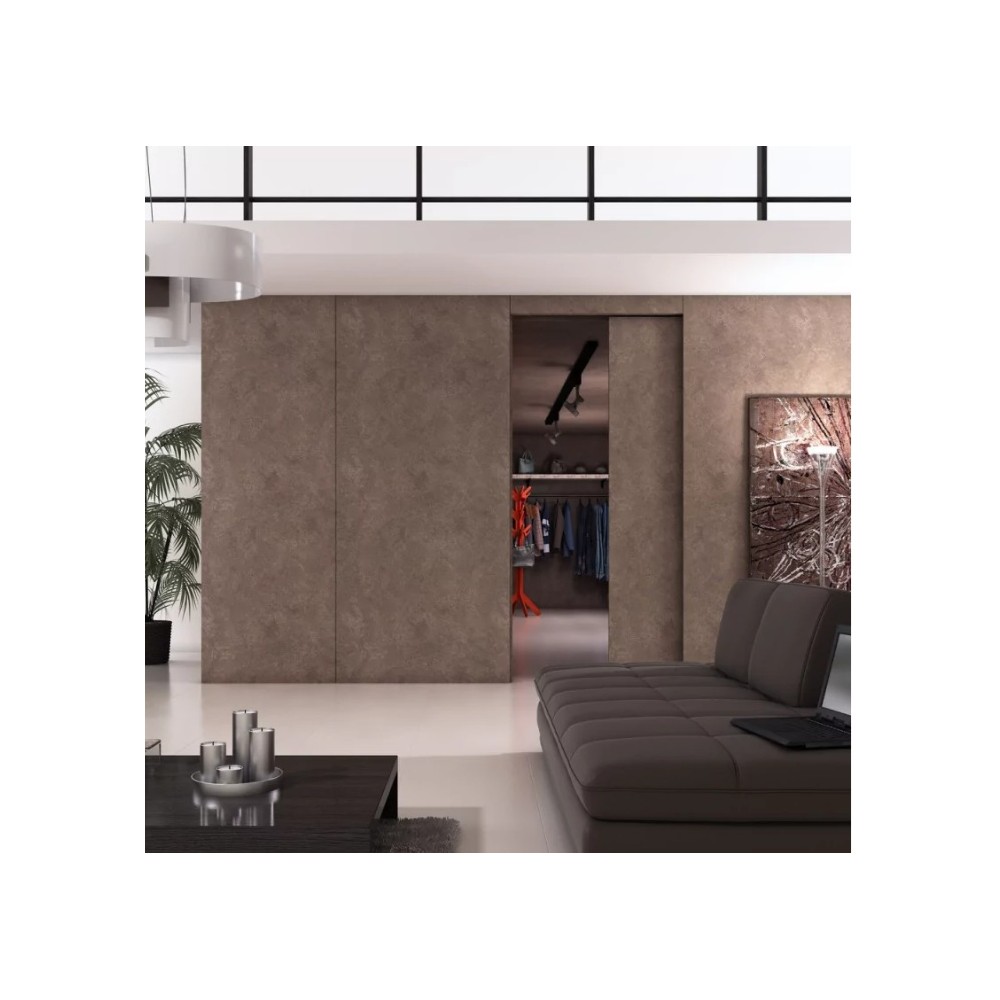

Garderoby, pomieszczenia techniczne i przejścia pomocnicze

System zawiasów do drzwi przesuwnych zlicowanych bardzo dobrze sprawdza się w miejscach, gdzie standardowe drzwi rozwierane zajmują zbyt dużo miejsca lub kolidują z umeblowaniem. Dotyczy to między innymi:

• garderób i domowych magazynów,
• przejść między strefą dzienną a zapleczem,
• pomieszczeń technicznych, które chcemy optycznie ukryć w zabudowie.

Dzięki temu, że skrzydło po otwarciu przesuwa się równolegle do ściany, łatwiej zagospodarować przestrzeń w pobliżu otworu drzwiowego, bez rezygnowania z pełnego światła przejścia.

Realizacje premium

Estetyka drzwi licujących ze ścianą jest szczególnie często wykorzystywana w projektach premium. System pozwala na stosowanie skrzydeł lakierowanych, fornirowanych lub wykończonych okładzinami dekoracyjnymi, co ułatwia prowadzenie jednej linii okładzin na całej długości pomieszczenia. Drzwi stają się częścią ściany, a nie osobnym elementem zabudowy.

Kluczowe korzyści dla inwestora i wykonawcy

Przed wyborem rozwiązania warto przełożyć dane techniczne na język praktycznych korzyści. System zawiasów do drzwi przesuwnych zlicowanych oferuje między innymi:

• oszczędność miejsca dzięki ruchowi równoległemu do ściany i brakowi łuku otwierania skrzydła,
• czystą estetykę ściany bez widocznej prowadnicy dolnej i bez naściennej szyny,
• wygodę użytkowania dzięki dwukierunkowemu amortyzatorowi i płynnemu ruchowi drzwi,
• większe bezpieczeństwo, ponieważ skrzydło nie trzaska i nie uderza gwałtownie o ościeżnicę,
• łatwiejszy montaż dla wykonawcy dzięki ograniczonej liczbie części i przemyślanym regulacjom,
• możliwość projektowania drzwi ukrytych i drzwi zlicowanych ze ścianą w wymagających realizacjach.

Parametry techniczne systemu

Poniżej zestawiono najważniejsze parametry, które należy uwzględnić na etapie projektu i doboru systemu.

Jak dobrać odpowiedni system zawiasów do drzwi przesuwnych zlicowanych

Aby dobrać właściwy wariant systemu, warto postępować według kilku prostych kroków.

Krok 1: Określenie wymiarów skrzydła

Zmierz planowaną szerokość, wysokość i grubość skrzydła i upewnij się, że mieszczą się one w zakresie podanym w specyfikacji technicznej. W przypadku drzwi wysokich lub nietypowych warto uwzględnić dodatkowy zapas na regulację.

Krok 2: Oszacowanie masy drzwi

W zależności od konstrukcji, rodzaju wypełnienia i wykończenia, masa skrzydła powinna mieścić się w jednym z przedziałów: 20–40 kg lub 40–70 kg. Od tego zależy wybór wariantu MFU1200 40 albo MFU1200 70. W przypadku wątpliwości lepiej przyjąć wariant przygotowany na większe obciążenia.

Krok 3: Wybór kierunku otwierania

Wariant MFU1200 R przeznaczony jest do drzwi otwieranych od prawej do lewej, natomiast MFU1200 L do drzwi otwieranych od lewej do prawej. Kierunek należy dobrać do układu ściany, instalacji oraz rozmieszczenia wyposażenia pomieszczenia, tak aby ruch skrzydła nie kolidował z innymi elementami.

Krok 4: Zaplanowanie konstrukcji ściany

Niezbędne jest zapewnienie przestrzeni technicznej, w którą skrzydło będzie wjeżdżać podczas przesuwu równoległego. W zabudowie gipsowo kartonowej warto przewidzieć odpowiedni stelaż i wzmocnienia pod prowadnicę górną. W ścianach murowanych trzeba uwzględnić grubość tynków i ewentualne wnęki.

Krok 5: Dobór uchwytów i okuć uzupełniających

Przy drzwiach zlicowanych ze ścianą często stosuje się pochwyty wpuszczane lub dedykowane uchwyty do drzwi przesuwnych, aby nie zaburzać płaszczyzny skrzydła. Warto dobrać je z oferty uchwytów i akcesoriów do drzwi przesuwnych tak, aby tworzyły wizualnie spójny zestaw z samym skrzydłem.

Montaż, regulacja i eksploatacja

Zalecenia montażowe

System zawiasów do drzwi przesuwnych zlicowanych jest projektowany w taki sposób, aby montaż był możliwie prosty. Ograniczona liczba części oraz rozsądne zakresy regulacji ułatwiają pracę wykonawcy. Przy montażu należy zwrócić szczególną uwagę na:

• precyzyjne wytrasowanie prowadnicy górnej i punktów mocowania,
• sprawdzenie nośności podłoża i stabilności konstrukcji ściany,
• zachowanie właściwych luzów montażowych zgodnie z instrukcją producenta,
• dokładne ustawienie regulacji głębokości i wysokości, aby skrzydło było idealnie zlicowane ze ścianą.

Eksploatacja i konserwacja

System zawiasów do drzwi przesuwnych zlicowanych nie wymaga skomplikowanej obsługi. Dla utrzymania wysokiej kultury pracy przez długie lata zaleca się:

• okresowe sprawdzanie mocowań i ewentualne dociągnięcie śrub,
• regularne, delikatne czyszczenie elementów prowadzących zgodnie z zaleceniami producenta,
• unikanie nadmiernego obciążania skrzydła dodatkowymi, ciężkimi elementami bez konsultacji z wykonawcą.

Produkty i akcesoria uzupełniające

Aby w pełni wykorzystać potencjał systemu zawiasów do drzwi przesuwnych zlicowanych, warto połączyć go z odpowiednimi akcesoriami dostępnymi w ofercie sklepu, takimi jak:

• inne systemy do drzwi przesuwnych, dopasowane do konkretnych typów skrzydeł,
• uchwyty i pochwyty do drzwi przesuwnych,
• klamki, zamki magnetyczne oraz odboje,
• akcesoria montażowe ułatwiające dopracowanie detalu zabudowy.

Najczęstsze pytania (FAQ)

Czy system zawiasów do drzwi przesuwnych zlicowanych można zastosować w istniejącej ścianie?

W wielu przypadkach system można zastosować także w istniejącej ścianie, o ile możliwe jest przygotowanie wnęki lub przestrzeni technicznej, w którą skrzydło będzie wjeżdżać podczas ruchu równoległego do ściany. W ścianach z płyt gipsowo kartonowych zwykle wymaga to częściowego rozebrania zabudowy i wykonania nowego stelaża, w ścianach murowanych może wiązać się z ingerencją w tynk lub fragment muru.

Do jakich drzwi nadaje się ten system zawiasów?

System jest przeznaczony do drzwi wewnętrznych o szerokości od 800 do 1200 mm, wysokości do 2700 mm i grubości 30–40 mm. Najczęściej stosuje się pełne skrzydła drewniane lub płytowe, lakierowane, fornirowane albo oklejone panelami dekoracyjnymi. Przy nietypowych materiałach, takich jak szkło lub bardzo ciężkie okładziny, konieczna jest osobna weryfikacja masy i konstrukcji skrzydła.

Co z podłogą, skoro system nie wymaga dolnej szyny?

Brak dolnej szyny to jedno z kluczowych udogodnień. Prowadzenie odbywa się od góry, dzięki czemu w podłodze nie trzeba wykonywać rowka ani montować profilu prowadzącego. Ułatwia to utrzymanie czystości, eliminuje problem podziału okładziny podłogowej i pozwala swobodnie stosować duże formaty płytek lub deski. W niektórych realizacjach stosuje się jedynie niewielki prowadnik przy ościeżu, który stabilizuje dolną krawędź skrzydła.

Czy system pozwala na stosowanie klamki do drzwi przesuwnych?

System umożliwia stosowanie zarówno klasycznej klamki, jak i dedykowanych pochwytów do drzwi przesuwnych. W drzwiach zlicowanych ze ścianą szczególnie polecane są uchwyty wpuszczane, które nie wystają poza płaszczyznę skrzydła i nie utrudniają jego przesuwania za linię ściany.

Jak dobrać wariant pod względem masy skrzydła?

Jeśli masa drzwi mieści się w zakresie 20–40 kg, odpowiedni będzie wariant MFU1200 40. Dla cięższych skrzydeł, o masie 40–70 kg, zalecany jest wariant MFU1200 70. W razie wątpliwości warto przyjąć bezpieczny zapas i skonsultować się z wykonawcą lub doradcą technicznym, podając możliwie dokładną masę konstrukcji drzwiowej.

Czy dwukierunkowy amortyzator wymaga regulacji po montażu?

Amortyzator jest przygotowany fabrycznie do pracy w określonym zakresie, jednak po finalnym montażu drzwi zaleca się sprawdzić płynność ruchu skrzydła. W razie potrzeby można skorygować ustawienia systemu zgodnie z instrukcją, aby idealnie dopasować moment wyhamowania i uzyskać maksymalnie komfortową pracę drzwi.
